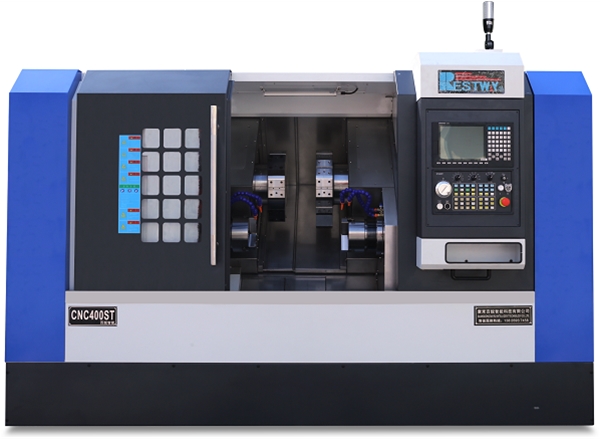

TC500 双主轴车削中心
机床特点
Machine Characteristics
1.Y轴斜交45°动力刀塔，双主轴自动对接车削与Y轴、C轴和动力刀具相结合，强大的“一体化” 加工解决方案，标配100中心高12工位BMT55刀塔和同步C轴，相对的正副主轴支持同步旋转对接, 减少循环时间。
2.X、Y、Z、Z1轴均采用P及大规格精密重载滚柱线轨支撑，支撑刚性强，导向精度高。
3.主副主轴均采用精密高速大功率电主轴，配NSK精密轴承，可得到高精度、高承载能力、高转速的优化组合。持久耐用。
4.各项均采用C3级THK高精密滚珠丝杆传动，丝杆轴承均采用NSK轴承支撑，丝杆锁紧螺母采用高精度锁紧螺母，配合科学的预拉伸装配工艺，热变形小，传动精度高。
5.机床设置侧排屑和后排屑两种排屑方式，客户可根据自己的现场情况合理选择排屑方向。
6.采用自动集中润滑系统，通过设定是注油时间间隔和注油时长来润滑丝杆、导轨等移动部件，保证机床的正常使用精度和使用寿命。

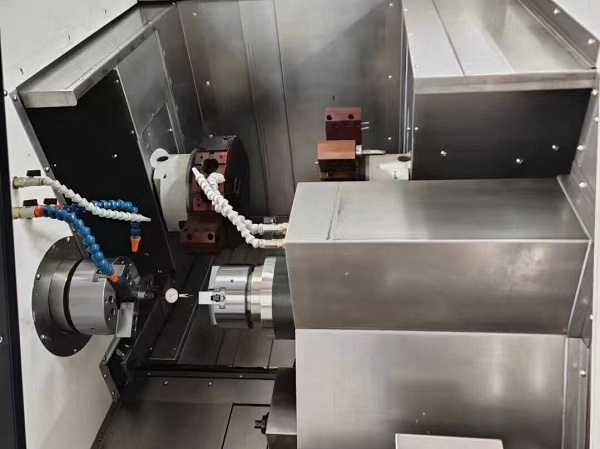

加工样品
Processing sample
适用范围
Range of Application本机床尤其适用于电子、光电、手机、手表、医疗器械、相机、钓具、电线接头、航空零件等各式精密零件。
技术参数
Specifications| 类型Type | 项目Item | TC5O0 | 单位Unit | |
|---|---|---|---|---|
|
加工范围 Working range |
床身倾斜角度 Tilt angle of bed | 45° | ||
| 床身回转直径 Maximal turning diameter over bed | Φ510 | mm | ||
| 拖板回转直径 Max turning diameter over tool carriage | Φ400 | mm | ||
| 加工直径 Maximal machining diameter | Φ320 | mm | ||
| 加工长度 Maximal turning length | 439 | mm | ||
|
行程及快进给 Traveland the fast traverse |
X轴行程 X axis travel | 180 | mm | |
| Y轴行程 Y axis travel | ±50 | mm | ||
| Z轴行程 Z axis travel | Z1:450 Z2:430 | mm | ||
| X轴快移速度 X axis fast traverse | 24000 | mm/min | ||
| Y轴快移速度 Y axis fast traverse | 10000 | mm/min | ||
| Z轴快移速度 Z axis fast traverse | 30000 | mm/min | ||
|
主轴 Spindle |
主轴鼻端形式Spindle type | A2-6 | 副：A2-5 | |
| 主轴内孔维度Taper of spindle bore | 米制70° | 副：MT6 | ||
| 主轴通孔 Spindle though—hole diamete | Φ66 | 副：Φ55 | mm | |
| 拉管通孔 Pipe though-hole diameter | Φ52 | 副：Φ46 | mm | |
| 主轴转速Spindle speed rang | 4000 | 副：5000 | rpm | |
| 主电机功率 Spindle motor power | 22 | 副：11 | KW | |
|
其它 Others |
卡盘 Clamping system | 8寸 8Inch | 副：6寸 6Inch | |
| 刀架形式Tool post type | BMT55 | |||
| 尾座 Tailstock | *MT5 | |||
| 尾座体行程Tailstock travel | 80-439 | mm | ||
| 外型尺寸(mm ) Size | 2900×1850×2250 | KW | ||
| 机床重量(约)Machine weight | 5500 | kg | ||
| 注：技术参数中*代表选配 | ||||
