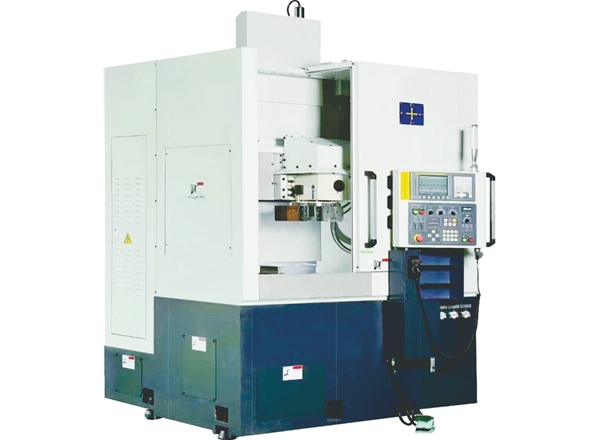

CNC36Y/46Y 经济型车铣复合数控车床
CNC-36Y/46Y系列经济车铣复合数控车床，是针对复杂高精密零件的需要设计开发而来，具有结构紧凑、功能强大、加工位置精度高、节省工序等特性。主轴配伺服主电机可选电主轴，能做到0.001°的分辨精度，可以选配适当动力道具对工件进行复杂的车、铣、镗、雕、铰、钴、攻等复合加工，同时标配液压刀塔提高了机床的加工范围。机床采用模块化设计，可以根据客户需要选用各操作系统，方便使用。

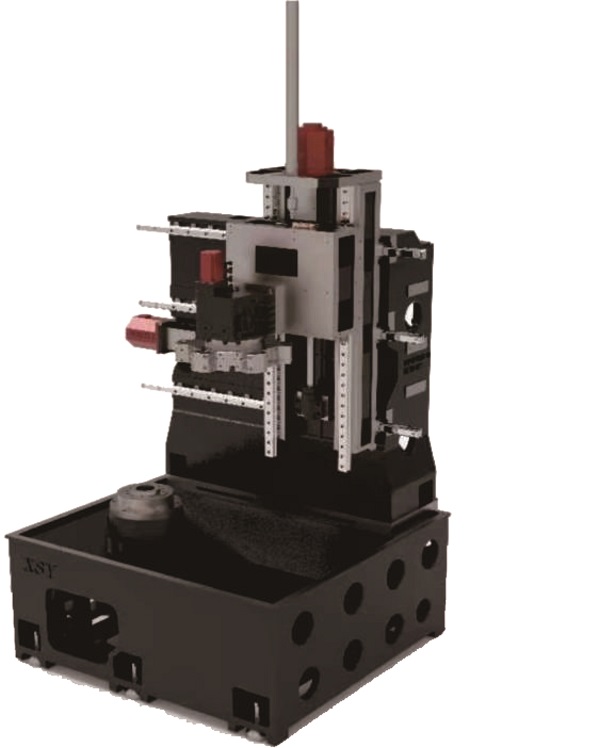

机床特点
Machine Characteristics
1、机身采用计算机CAD辅助设计，结构合理、稳定性强刚性高。
2、整体铸件采用米汉纳铸铁铸造，吸震及减震性能更强、强度更高。且经过二次退火应力消除处理，使机床精度更加稳定耐用。
3、Y轴刚性强，精度高，使工件表面加工光顺效果好，且调试突出钻铣快速的性能。
4、开放式软件接口，接受标准G码，并可接受各种CAM软件输出的加工指令。
5、客户可选2+2，3+3， 4+4等齿轮 传动动力头，配置灵活。
加工样品
Processing sample
适用范围
Range of Application本机床尤其适用于电子烟、军工、汽车、压缩机、玩具、通讯、家电、光电产品、电子接插件及航空航天等行业的各种高精密、复杂中型零件大批量的加工。可以有效节省人工，提高产品精度，保证合格率。
技术参数
Specifications| 类型Type | 项目Item | CNC36Y | CN6Y | 单位Unit |
|---|---|---|---|---|
|
加工范围 Working range |
床身回转直径 Maximal turning diameter over bed | Φ420 | Φ420 | mm |
| 托板上回转直径 Maximum turning diameter on the pallet | Φ120 | Φ120 | mm | |
| 加工长度 Max tuming length | 200 | 200 | mm | |
|
主轴参数 Spindle |
主轴转速范围 Spindle speed range | 0-5000 | 0-5000 | rpm |
| 主轴通孔直径 Spindle through hole diameter | Φ46 | Φ56 | mm | |
| 拉管通孔直径 Through hole diameter of draw tube | Φ35 | Φ45 | mm | |
| 主轴类型 Spindle type | A2-4 | A2-5 | ||
|
X Z Y轴参数 X/Z/Y axis detail |
X轴行程 X-axis travel | 1200 | 1200 | mm |
| Z轴行程 Z-axis travel | 350 | 350 | mm | |
| Y轴限行程 Y-axis travel | 220 | 220 | mm | |
| X轴快移速度 X-axis fast moving speed | 25 | 25 | m/min | |
| Z轴快移速度 Z-axis fast moving speed | 25 | 25 | m/min | |
| Y轴快移速度 Y-axis fast moving speed | 20 | 20 | m/min | |
|
精度参数 Precision |
X轴重复定位精度 X-axis repeated positioning accuracy | ±0.003 | ±0.003 | mm |
| Z轴重复定位精度 Z-axis repeated positioning accuracy | ±0.003 | ±0.003 | mm | |
| Y轴重复定位精度 Y-axis repeated positioning accuracy | ±0.003 | ±0.003 | mm | |
| 移动单位Minimum moving unit | 0.001 | 0.001 | mm | |
|
电机功率 Motor power |
主轴电机功率Spindle motor power | 5.5 | 5.5 | Kw |
| X、Z轴电机功率 X/Z axis motor power | 1.3 | 1.3 | Kw | |
| Y轴电机功率 Y-axis motor power | 0.85/1.3 | 0.85/1.3 | Kw | |
| 冷却水泵功率 Cooling water pump power | 0.85 | 0.85 | Kw | |
| 液压电机功率 Hydraulic motor power | 0.85 | 0.85 | Kw | |
|
Y轴动力头 Y axis live tooling |
2/3/4轴侧面动力头 2/3/4 Axis live tooling on side | ER20/ER25 | ER20/ER25 | |
| 2/3/4轴正面动力头 2/3/4 Axis live tooling | ER20/ER25 | ER20/ER25 | ||
| 动力头电机 Live tooling motor | 1.3/1.5/2.0 | 1.3/1.5/2.0 | Kw | |
| 动力头转速 Live tooling speed | 5000 | 5000 | rpm | |
|
其它 Others |
主轴离地高度 Spindle ground clearance | 1100 | 1100 | mm |
| 刀柄尺寸 Shank size | 16/20 | 16/20 | mm | |
| 刀架类型 Tool post type | 排刀 Section type tool rest | 排刀 Section type tool rest | ||
| 夹紧方式 Clamping system | 液压 Hydraulic | 液压 Hydraulic | ||
| 机台总重量 Machine weight | 2800 | 2850 | Kg | |
| 外形尺寸Size | 2300*1750*1950 | 2300*1750*1950 | mm |
