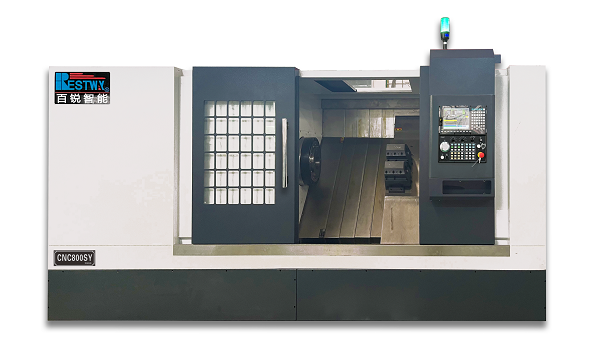

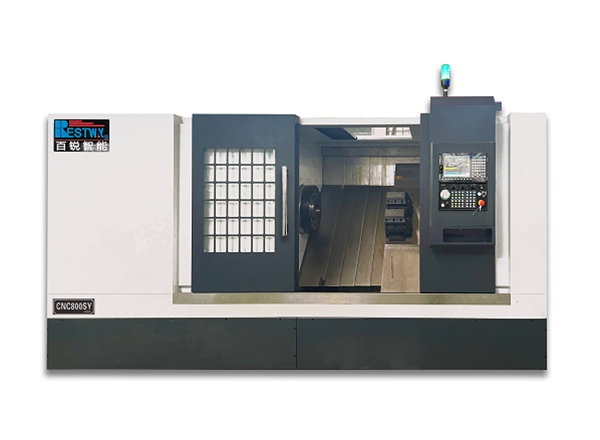

CNC1625/2525 大斜度重切削排刀线轨车床
精密重切削的功能在客户的生产现场提升了生产效率。在轴承套圈产业所代表的高硬度产品并要求高精度的加工中，通过合理的机械结构，在提高生产效率方面发挥了重要作用，百锐拥有成熟的生产应用解决方案来帮助客户，包括轴承内圈与外圈等加工。
机床特点
Machine Characteristics
1、高转速、高精度液压回转缸，精密简夹和高刚性精密动力卡盘配置，提高了韧性材料切削和强力切削的能力。
2、60°大斜床身，有利于工件上下和铁屑排出。
3、双向采用超重负荷滚珠线性导轨，既有强大的刚性，又减少机床的磨损，能够长期保证机床的加工精度。
4、双向采用大型号滚珠丝杆，大型号丝杆支撑轴承，保证机床长期稳定。
5、大行程排刀式刀座，刀位数多，使重复换刀误差为，换刀高速准确，大幅度节省加工时间。
6、大容积底座，方便人工清理铁屑。
7、全防护机床，提高防水、防屑能力。
加工样品
Processing sample
适用范围
Range of Application本机床尤其适用于轴承套圈、盘状类、短轴等高精度重度切削。
技术参数
Specifications| 类型Type | 项目Item | CNC1625 | CNC2525 | 单位Unit | ||
|---|---|---|---|---|---|---|
|
加工范围 Working range |
床身傾斜度 Tilt angle of bed | 60° | 60° | |||
| 托板回转直径 Maximum turning diameter on the pallet | Φ400 | Φ450 | *Φ550(加长版) | mm | ||
| 加工直径 Maximal machining diameter | Φ140 | Φ140 | *Φ200(加长版) | mm | ||
| 工件长度 Maximal turning length | 250 | 250 | mm | |||
|
X Z轴参数 X/Z axis detail |
X轴行程 X-axis travel | 250 | 280 | *380(加长版) | mm | |
| Z轴行程 Z-axis travel | 250 | 250 | mm | |||
| X轴进给速度 X axis fast traverse | 12000 | 12000 | mm/min | |||
| Z轴进给速度 Z axis fast traverse | 12000 | 12000 | mm/min | |||
|
主轴参数 Spindle |
主轴通孔直径 Spindle through hole diameter | Φ48 | *Φ55 | Φ55 | *Φ62 | mm |
| 主轴拉管通孔 Pipe though-hole diameter | Φ40 | *Φ46 | Φ46 | *Φ52 | mm | |
| 主轴端部形式 Spindle type | A2-5 | *A2-5 | A2-5 | *A2-6 | ||
| 主轴内孔锥度Taper of spindle bore | 42° | *MT6 | *MT6 | Φ70(1:20) | ||
| 主轴转速范围Spindle speed range | 3000 | *1600 | 4200 | *2000 | rpm | |
|
其它 Others |
卡盘 Clamping system |
6寸液压卡盘/*8寸液压卡盘 6 Inch/8 Inch |
8寸液压卡盘/*10寸液压卡盘 8 Inch/10 Inch |
|||
| 尾座 Tailstock | 无 No | 无 No | ||||
| 刀架形式tool post type | 排刀 Section type tool rest | 排刀 Section type tool rest | ||||
| 主电机功率 Spindle motor power | 5.5/*7.5/*11 | 7.5/*11 | ||||
| 机床外型尺寸（mm） Size | 2100×1600×1750 |
2460×1680×1780/*2460×1680×2060 （加长版 Extended Edition） |
Kg | |||
| 机床重量（约）Machine weight | 2650 | 3000/*3300（加长版 Extended Edition） | mm | |||
